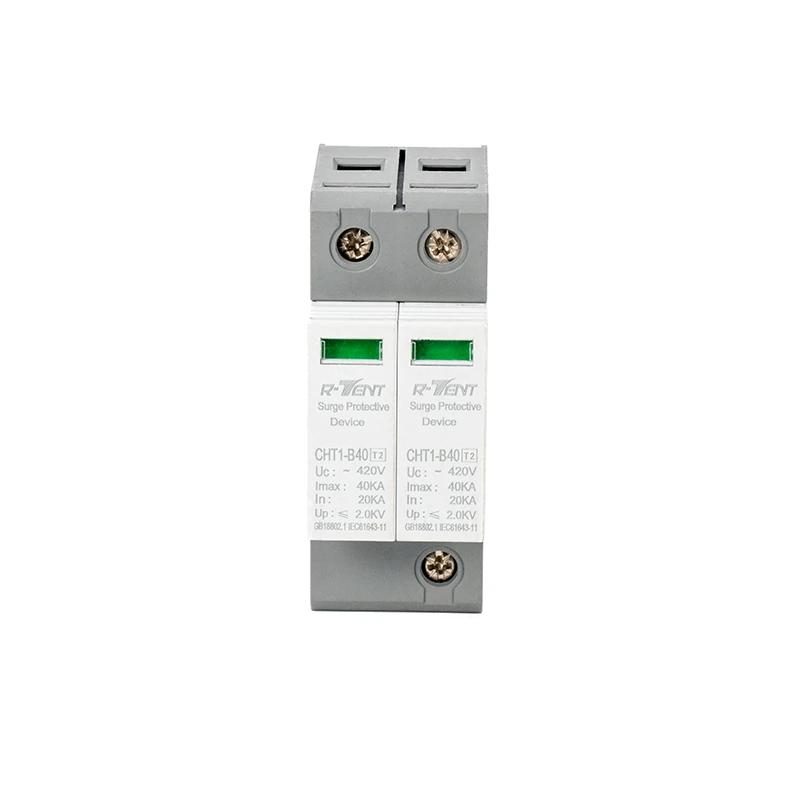

Mae amddiffynwr ymchwydd cyfres CHT 1- b (y cyfeirir ato yma fel SPD) yn addas ar ei gyfer, TT, TN-C, TN-S, TN-CS a systemau cyflenwi pŵer eraill system dosbarthu pŵer foltedd foltedd isel, ac yn amddiffyn rhag mellt anuniongyrchol a mellt uniongyrchol neu segure gor-foltedd dros dro eraill. Amddiffynnydd ymchwydd dosbarth II ydyw wedi'i seilio ar IEC 61643-1: 1998-02 safon. Amddiffynnydd ymchwydd Dosbarth C. Mae gan SPD foddau amddiffyn modd cyffredin (MC) a modd gwahaniaethol (MD). Mae'r cynnyrch yn cydymffurfio â GB18802.1 ac IEC 61643-1 a safonau eraill.
Mae amser ymateb SPD DC hefyd yn baramedr pwysig. Po fyrraf yw'r amser ymateb, y cyflymaf y gall yr amddiffynwr ddechrau pan fydd ymchwydd yn digwydd, ac felly'n amddiffyn yr offer yn well. Mae angen ystyried y dull gosod a'r amodau amgylcheddol hefyd i sicrhau y gall yr amddiffynwr weithredu'n sefydlog mewn amgylchedd gwaith penodol.
Dimensiwn
Prif baramedrau technegol
|
Modd Paramedrau Techical |
Cht 1- c |
|
Lefel amddiffyn C, gradd D. |
C级,D级 |
|
Foltedd Gweithredol Graddedig UC (V ~) |
220V 380V |
|
UC Volage Gweithredol Parhaus Uchaf (V-) |
140V 275V 320N 385V 420V 550V |
|
Lefel amddiffyn foltedd i fyny (v ~) kv |
Llai na neu'n hafal i 0. 8 yn llai na neu'n hafal i 15 yn llai na neu'n hafal i 1.5 S20 yn llai na neu'n hafal i 2.1 yn llai na neu'n hafal i 2.5 |
|
Cerrynt rhyddhau enwol yn (8/μ 20μ) ka |
20 10 |
|
Uchafswm Rhyddhau IMAX Cerrynt (8/μ 20μs) ka |
40 20 |
|
Amser ymateb ns |
Llai na neu'n hafal i 25 |
|
Gradd Amgylchedd Gweithredol |
Gradd -40 ~ +85 gradd |
|
Max Connection lhe |
Lre copr 35mm² /35mm |
|
Argymell Llinell Cysylltiad |
Coprlne 16mm² /25mm² |
|
Gosodiadau |
32A |
|
Deunydd o orchudd allanol |
Rheilffordd safonol 35mm |
|
Cwmpas y Cais a Swydd Gosod |
Cryfhau fhnd-refardant nyon |
